レーザークリーナー

新時代の洗浄技術としてレーザークリーナーが注目されています。
高エネルギー密度のレーザー照射により、金属などの表面の汚れのみを除去。母材へのダメージが少なく、産廃量が非常に少ない環境にやさしい技術です。
レーザーの照射方式には、精密で素材を傷めにくいパルス方式と、高出力で広範囲を素早く処理できる連続方式があり、用途に応じて選択できます。
当社では、操作が簡単で低ランニングコストのレーザークリーナーを取り扱っております。販売およびレンタルについて、お気軽にご相談ください。

レーザークリーナについて詳しく知りたい方はこちらをご覧ください。

レーザークリーナーについて

加工可能な素材はこちら

商品ラインナップ

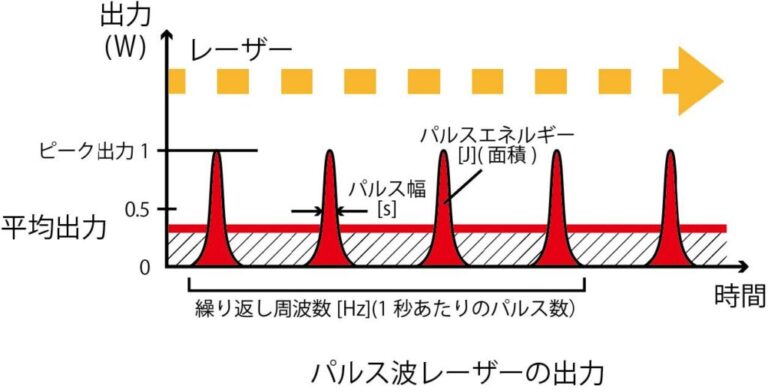

パルス波

■ パルス波は、一定の周期で発生する一時的な波動パルスを指します。
■ レーザー、超音波、電子機器などで使用されます。
■ 一定時間の間にエネルギーが放射され、その後一定の時間が経過すると再びエネルギーが放射されます。
■ パルスの幅や周波数、ピークパワーなどがパルス波形の特性を決定します。

GGB-L500W

パルス波の細やかな照射が可能なハイパワー500Wモデル

外気温に左右されにくい水冷式

パルス波の細やかな照射が可能なハイパワー500Wモデル

外気温に左右されにくい水冷式

パルス波の細やかな照射が可能なハイパワー500Wモデル

外気温に左右されにくい水冷式

GGB-LM300WS

パルス波レーザー出力300Wモデル

中度のサビ・塗料・黒皮・油膜汚れなどクリーニングに最適

パルス波レーザー出力300Wモデル

中度のサビ・塗料・黒皮・油膜汚れなどクリーニングに最適

パルス波レーザー出力300Wモデル

中度のサビ・塗料・黒皮・油膜汚れなどクリーニングに最適

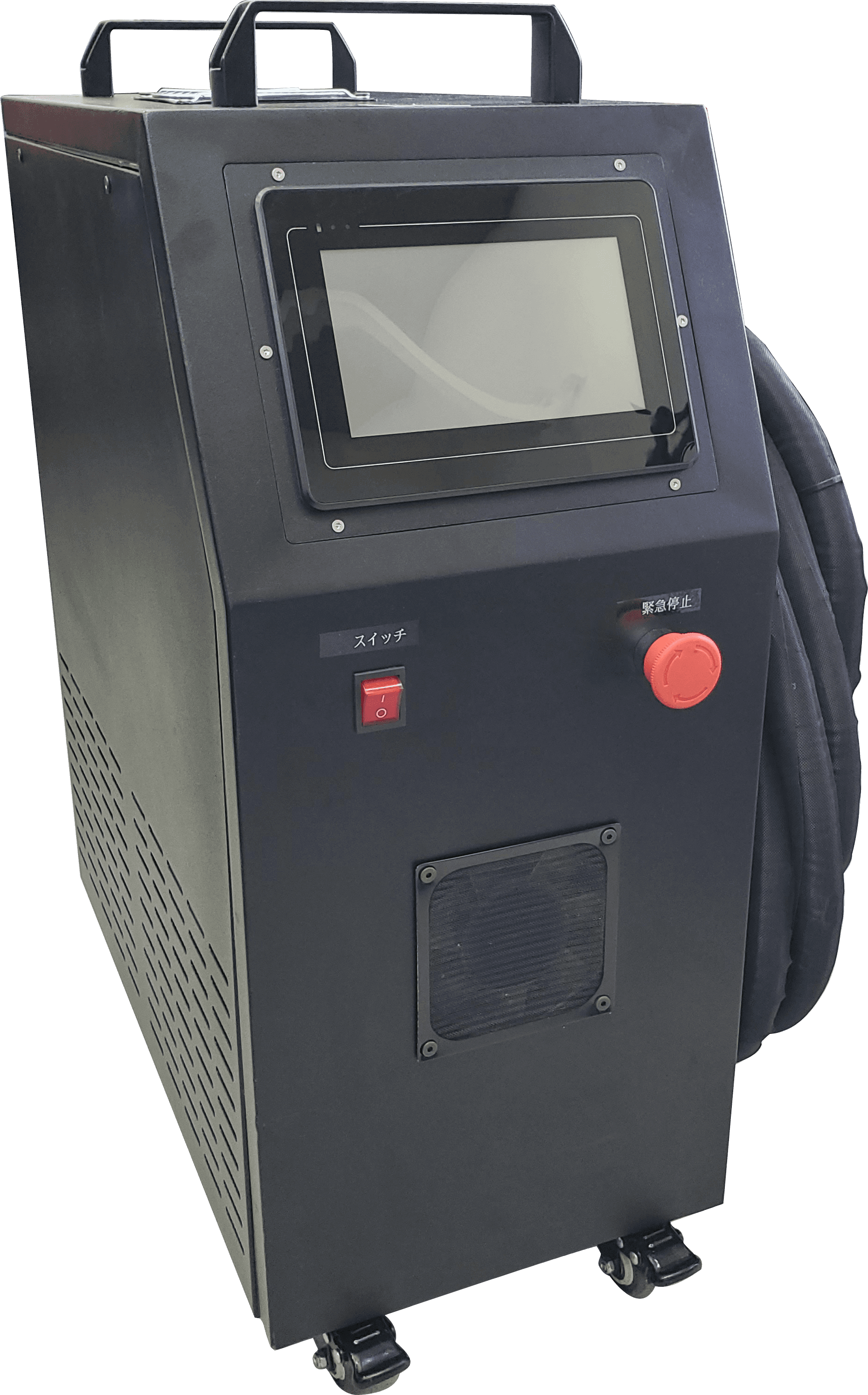

GGB-SD200W

機能も充実なコンパクトタイプで持ち運びも可で作業効率アップ

本体重量約26㎏ながらレーザー出力200Wと機能十分

家庭用電源100Vで動作可能

機能も充実なコンパクトタイプで持ち運びも可で作業効率アップ

本体重量約26㎏ながらレーザー出力200Wと機能十分

家庭用電源100Vで動作可能

機能も充実なコンパクトタイプで持ち運びも可で作業効率アップ

本体重量約26㎏ながらレーザー出力200Wと機能十分

家庭用電源100Vで動作可能

GGB-LM200WS

パルス波レーザー出力200Wモデル

家庭用電源100Vで動作可能

軽度～中度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

パルス波レーザー出力200Wモデル

家庭用電源100Vで動作可能

軽度～中度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

パルス波レーザー出力200Wモデル

家庭用電源100Vで動作可能

軽度～中度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

GGB-LM100WS

パルス波レーザー出力100Wスタンダードモデル

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

パルス波レーザー出力100Wスタンダードモデル

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

パルス波レーザー出力100Wスタンダードモデル

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

連続波との併用で対象物の仕上げにも最適

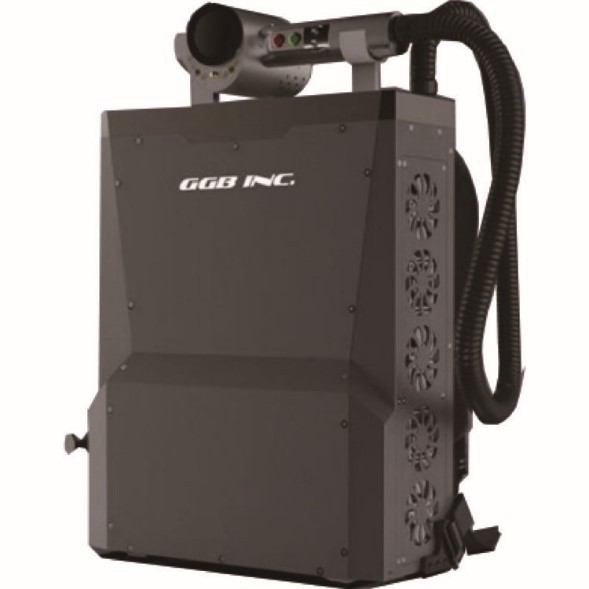

GGB-BP100W

機動性の高いバックパック型

高所や閉所など従来の機器が持ち込めない作業に最適

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

レーザー出力300Wまで製作可

機動性の高いバックパック型

高所や閉所など従来の機器が持ち込めない作業に最適

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

レーザー出力300Wまで製作可

機動性の高いバックパック型

高所や閉所など従来の機器が持ち込めない作業に最適

家庭用電源100Vで動作可能

軽度のサビ・塗料・黒皮・油膜汚れなどのクリーニングに最適

レーザー出力300Wまで製作可

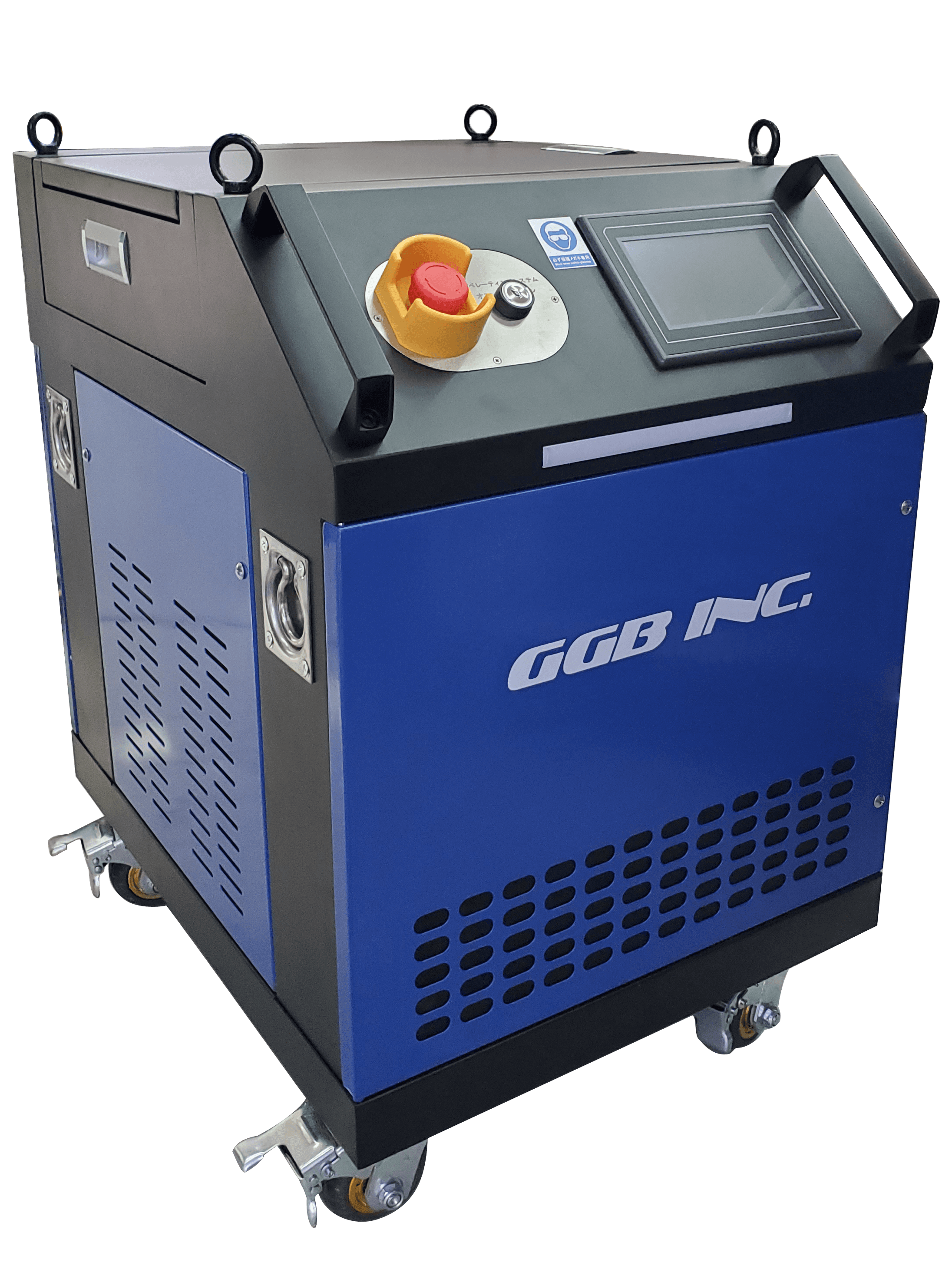

GGB-Qbe （スタンダードデザイン）

レーザークリーナーエントリーモデル

Qbeのシンプルな機能そのままに従来のキャビネット型で安定的な筐体

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

レーザークリーナーエントリーモデル

Qbeのシンプルな機能そのままに従来のキャビネット型で安定的な筐体

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

レーザークリーナーエントリーモデル

Qbeのシンプルな機能そのままに従来のキャビネット型で安定的な筐体

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

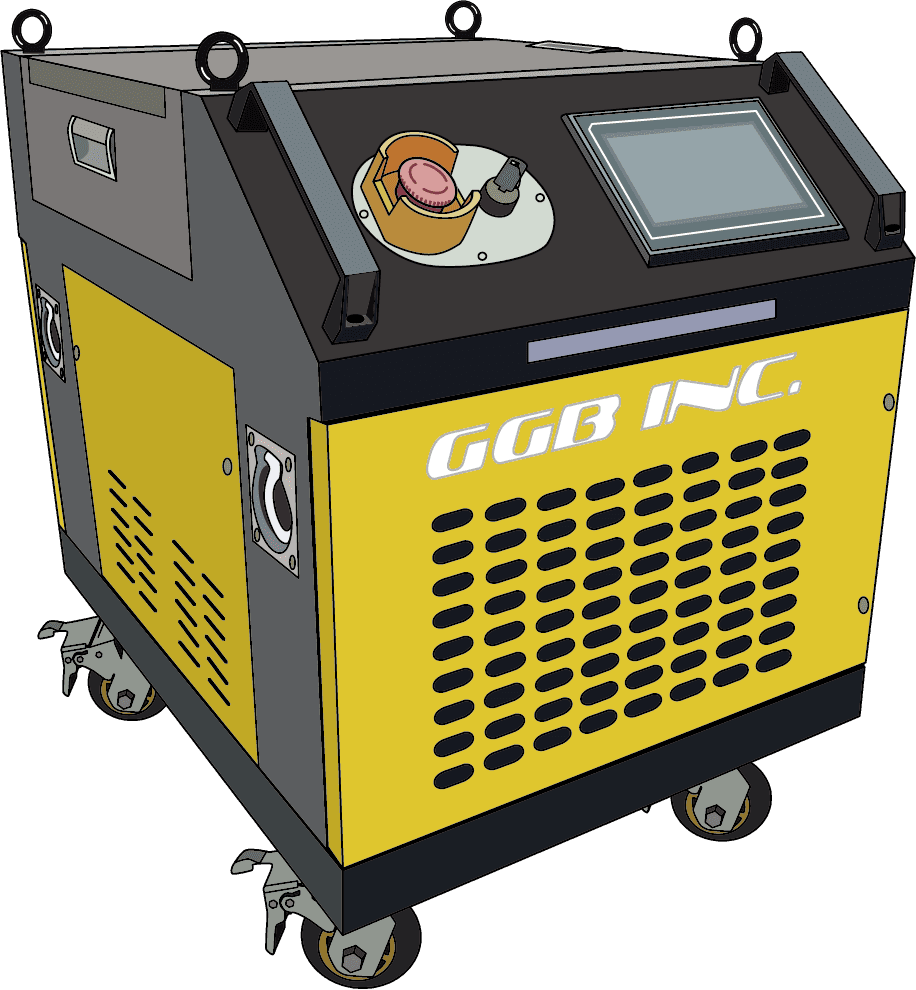

GGB-Qbe

レーザークリーナーエントリーモデル

業界初！デザイン事務所とのコラボレーションで洗練されたロー＆ワイドデザイン

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

レーザークリーナーエントリーモデル

業界初！デザイン事務所とのコラボレーションで洗練されたロー＆ワイドデザイン

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

レーザークリーナーエントリーモデル

業界初！デザイン事務所とのコラボレーションで洗練されたロー＆ワイドデザイン

家庭用電源100Vで動作可能

圧倒的コストパフォーマンス

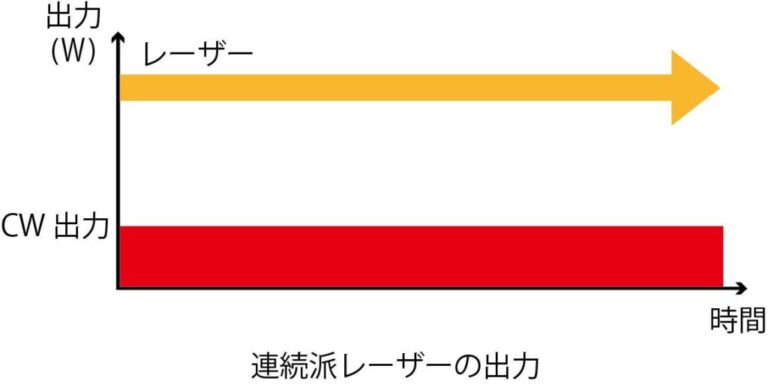

連続派

■ 連続波は、波が連続的に振動する波形を指します。
■ レーザーや電波などの光や電波の発信器によって生成されます。
■ 非常に安定した波形を持ち、波長や周波数が一定です。
■ 通常、常時エネルギーが放射され、波が中断することなく一定のパワーを保ちます。

GGB-CW3000W

ハイパワー連続波レーザー出力3000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

ハイパワー連続波レーザー出力3000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

ハイパワー連続波レーザー出力3000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

GGB-CW2000WA

一定のパワーで照射することができる連続波レーザー出力2000Wの空冷式モデル

約57㎏と連続波では最軽量モデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力2000Wの空冷式モデル

約57㎏と連続波では最軽量モデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力2000Wの空冷式モデル

約57㎏と連続波では最軽量モデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

GGB-CW2000W

一定のパワーで照射することができる連続波レーザー出力2000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力2000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力2000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

GGB-CW1500W

一定のパワーで照射することができる連続波レーザー出力1500Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力1500Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力1500Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

GGB-CW1000W

一定のパワーで照射することができる連続波レーザー出力1000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力1000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

一定のパワーで照射することができる連続波レーザー出力1000Wモデル

サビ・塗料・黒皮・油膜汚れなどの複層にも対応可

広範囲の連続使用に最適

商品比較

パルス波

商品写真

型番

GGB-Qbe

GGB-Qbe（スタンダード）

GGB-Qbe

（スタンダード）

GGB-Qbe

（スタンダード）

GGB-BP100W

GGB-LM100WS

出力

100W

波長

1064nm

ファイバーケーブル

2.7m（延長不可）

1.5m（3mまで延長可）

2.7m（10mまで延長可）

作業焦点距離

F=254mm（固定）

F=290mm

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

本体寸法（W×L×H）

W450×L600×H300

W480×L650×H660

W340×L140×H490mm

W430×L670×H800mm

本体重量

約30kg

約60kg

約15.6kg

約72kg

クリーニングヘッド

約850g

約1.3kg

1.1kg

モーター方式

ダブルモーター

電力ケーブル

2m（延長不可）

（延長不可）

2m（延長不可）

（延長不可）

標準5m（延長可）

標準5m

（延長可）

標準5m（延長可）

標準5m

（延長可）

電圧 / 周波数

100V±10%、50/60Hz

作業環境温度

5℃〜35℃

消費電力

500W

600W

500W

冷却方式

空冷式

商品写真

型番

GGB-LM200WS

GGB-SD200W

GGB-LM300WS

GGB-L500W

出力

200W

300W

500W

波長

1064nm

ファイバーケーブル

4.7m（10mまで延長可）

3m（5mまで延長可）

4.7m（10mまで延長可）

作業焦点距離

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

F=160 / F=210 /

F=254 / F=300mm

（注文時選択可）

本体寸法（W×L×H）

W390×L980×H860mm

W260×L340×H490mm

W580×L790×H1000mm

W600×L1032×H850mm

本体重量

約160kg

約26kg

約160kg

約180kg

クリーニングヘッド

約1.2kg

約1.5kg

モーター方式

ダブルモーター

電力ケーブル

標準5m（延長可）

4.8m

標準5m（延長可）

電圧 / 周波数

100V±10%、50/60Hz

単相200V±10%、

50/60Hz

単相200V±10%、

50/60Hz

単相200V±10%、

50/60Hz

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

作業環境温度

5℃〜35℃

10℃〜35℃

5℃〜35℃

消費電力

1.2kW

800W

2.8kW

4kW

冷却方式

空冷式

水冷式

連続波

商品写真

型番

GGB-CW1000W

GGB-CW1500W

GGB-CW2000W

GGB-CW2000WA

GGB-CW3000W

出力

1000W

1500W

2000W

3000W

波長

1080nm

ファイバーケーブル

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（延長不可）

10m

（延長不可）

10m

（延長不可）

10m

（40mまで延長可）

10m

（40mまで延長可）

10m

（40mまで延長可）

作業焦点距離

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

F=300 / F=500

F=800mm

（選択可）

本体寸法（W×L×H）

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W570×L750×

H860mm

W735×L386×

H570mm

W735×L386×

H570mm

W735×L386×

H570mm

W624×L1126×

H1225mm

W624×L1126×

H1225mm

W624×L1126×

H1225mm

本体重量

約137kg

約57kg

約170kg

クリーニングヘッド

約1.2kg

約1kg

約1.2kg

モーター方式

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

ダブルモーター

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

シングル / ダブル

（選択可）

電力ケーブル

標準7m（延長可）

4.8m（延長不可）

標準7m（延長可）

電圧 / 周波数

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、

50/60Hz（選択可）

単相200V±10%、
50/60Hz

三相200V±10%

50/60Hz

（選択可）

（変圧器仕様 AC380V）

三相200V±10%

50/60Hz

（選択可）

（変圧器仕様 AC380V）

三相200V±10%

50/60Hz

（選択可）

（変圧器仕様 AC380V）

作業環境温度

5℃〜35℃

消費電力

5kW / 最大12kW

6kW／最大15kW

8kW／最大15kW

5kW

10kW／最大15kW

冷却方式

水冷式

空冷式

水冷式

レーザークリーニングとは

レーザー光を対象物に照射し、被除去物と相互作⽤し蒸発及び昇華させることによって対象物の表⾯から不要な物質を除去するプロセスです。
従来のクリーニングプロセスと⽐較すると環境負荷がかかりにくいため地球環境に優しく、作業負担が軽減され労働環境も改善できる新たなクリーニングプロセスとして、様々な業界で注⽬・採⽤されている技術です。

注⽬・採⽤される理由について主に４点説明します。

① 環境負荷がかかりにくい

例えばサンドブラストではクリーニング後の砂を産業廃棄物として処理する必要がありますが、レーザークリーニングはクリーニング後の
粉塵やヒュームの量は圧倒的に少ないため環境負荷がかかりにくいです。

② コストの軽減にともなう作業負担の軽減

事前準備・作業・事後処理の時間およびコストの軽減にともなう作業負担の軽減されます。

③ ランニングコストカット

主に使⽤するエネルギーは電気であり、かかるランニングコストをカットできます。

④ 対象の選択的クリーニング（周囲への影響）

パラメーターの設定で⼊射するレーザービームのビーム径、焦点、パワーの正確な制御を可能とし、特定の範囲（領域）をターゲットにできます。
その結果、対象物の特定の範囲（領域）以外の周囲の材料に影響を与えることなく選択的にクリーニングできます。

SDGsの観点から⾃治体をはじめ、国内企業でも環境に対する配慮や労働環境の改善への取り組みが活発化しています。
レーザークリーニングの導⼊は、それらを解決できる新たなクリーニングプロセスとして注⽬されています。

レーザークリーニングの除去の仕組み

レーザークリーニングは⾼エネルギーレーザービームを利⽤して対象とする⺟材の表⾯に付着した不要な物質を除去するプロセスです。

① 被除去物へレーザー照射

レーザークリーナーから発振されたレーザーを被除去物に照射することで、エネルギーの吸収により蒸発及び昇華させます。

② プラズマの⽣成

対象物へ照射した際、同時に照射表⾯に急激にプラズマが⽣成されます。

③ プラズマの衝撃で⺟材から被除去物を剥離

プラズマの衝撃波及び膨張圧⼒で被除去物が⺟材から剥離されます。

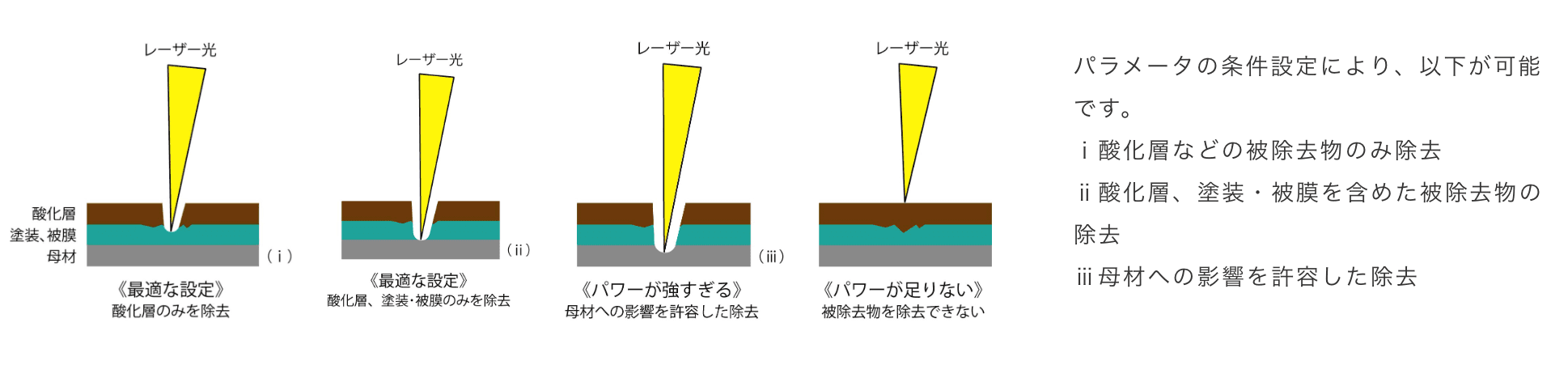

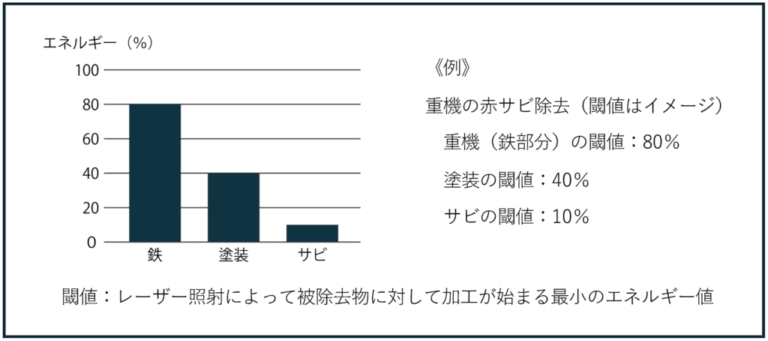

⺟材への影響がとても少ない

レーザークリーニングはパラメーター設定など最適条件下において⺟材への影響を最⼩限にすることができます。レーザーで汚れを除去する場合、⺟材と汚れがレーザーに反応する閾値の差を利⽤します。  この閾値が「⺟材」>「汚れ」であれば基本的には⺟材への影響を最⼩限にしてクリーニングが可能です。  ⼀⽅で、「⺟材」＜「汚れ」のように、汚れの閾値が⺟材の閾値を上回る場合は⺟材へダメージを与えてしまうことになります。また、レーザーのパワーが⾜りない、もしくは照射時間が⾜りなければ⺟材にダメージを与えませんが、汚れ⾃体を除去することも不可となります。ただし、⺟材への影響が許容される場合は洗浄スピードを優先させた条件設定（ⅲ）でクリーニングをすることも可能です。

レーザークリーニングを⾏っても内部応⼒の変化がない

内部応⼒に影響を与えない主な理由は、レーザーの作⽤が⾮常に表層的であるためです。

レーザーのパルスは⾮常に短く（通常はマイクロ秒単位）、エネルギーの浸透深度が⾮常に浅いため、材料の内部構造や内部応⼒に影響を与えることはありません。レーザーのパラメーター（波⻑、パワー、パルス幅など）は、表⾯の汚れや酸化層だけを効果的に除去し、下の⺟材を損傷から保護するように慎重に選定されています。  さらに、レーザークリーニングのプロセスは⾮接触で⾏われるため、物理的な⼒が材料に加えられることもありません。  これにより、内部応⼒が変化することはなく、材料の完整性が保たれます。

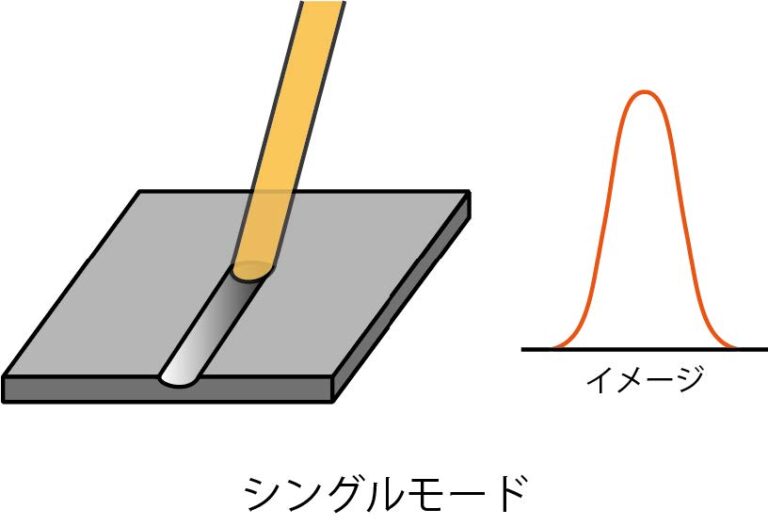

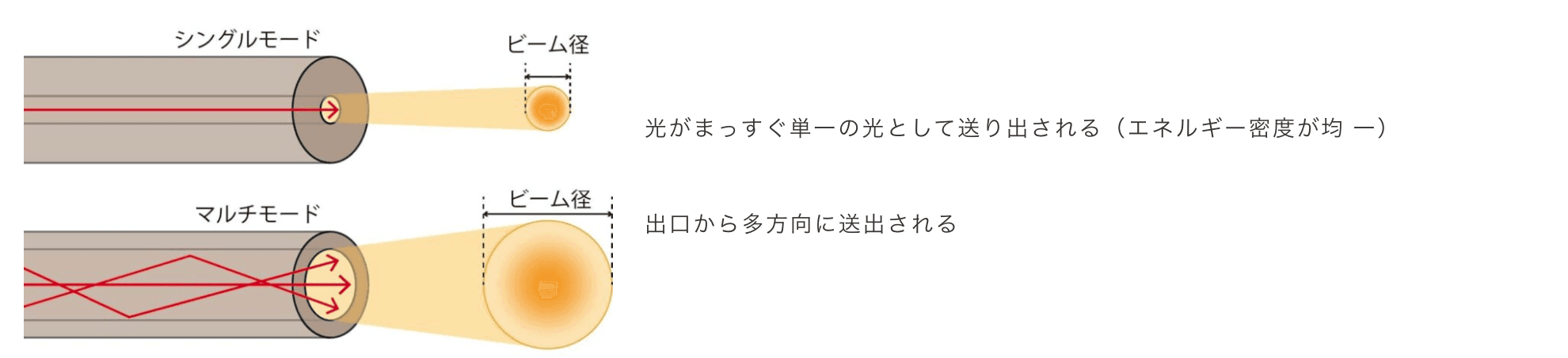

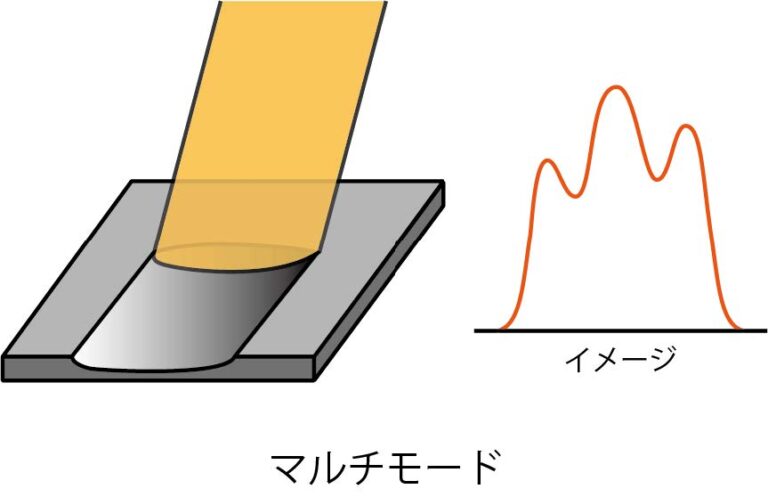

シングルモード、マルチモード（トップハット）のそれぞれの特徴

シングルモードは、レーザービームが非常に細く、ほとんど1つの光学モードで伝播するモードです。これは、光ファイバーや半導体レーザーなどの特定のレーザー光源で一般的です。シングルモードの利点は、高い光学的な精度や長距離の伝送が可能であることです。

トップハットモードは、レーザービームが広がって均一な強度を持つ形状を指します。この形状は、多くの場合、レーザー加工や光学トラッピングなどのアプリケーションで使用されます。トップハットモードは、広い領域に均一なエネルギーを配布するため、一定の処理効率が得られることが特徴です。

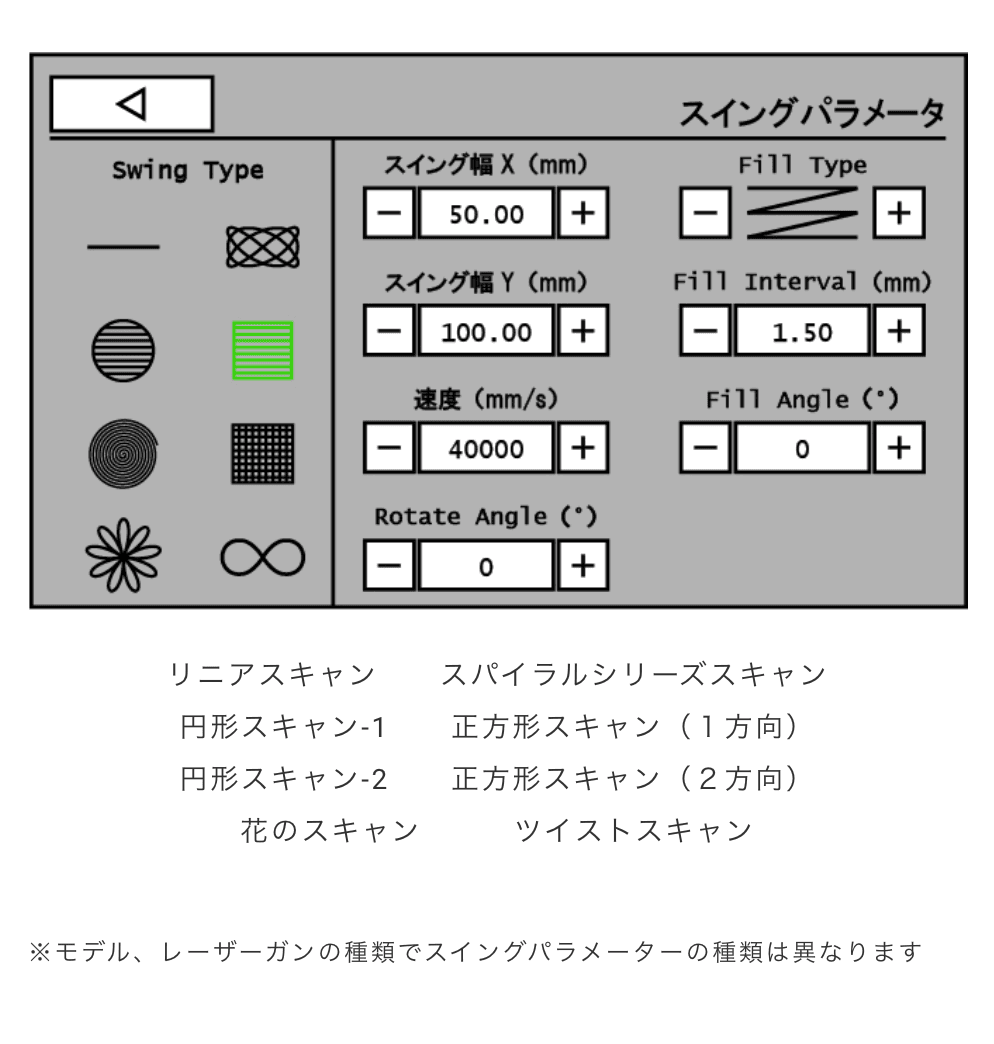

照射パターンが豊富ー直線、波形、円形など

※オプションでリニア、スパイラル、円形、正方形スキャンの8種類のスイングタイプが選べます。

各照射パターンは調整が可能です

項目

リニアスキャン

スパイラルシリーズスキャン

円形スキャン

サイズX

クリーニング長さ

サイズY

ー

クリーニング幅 SineNum：

スパイラルラインの数

クリーニング幅 SineNum：

スパイラルラインの数

クリーニング幅 SineNum：

スパイラルラインの数

クリーニング幅

速度

スキャン速度

スキャン速度 PhaseMove：

フェーズの移動/シフトの方法

スキャン速度 PhaseMove：

フェーズの移動/シフトの方法

スキャン速度 PhaseMove：

フェーズの移動/シフトの方法

スキャン速度

塗りつぶしサイズ

ー

レーザービームが円を埋める方法

塗りつぶし角度

ー

塗りつぶしラインの傾斜角度
「回転角度」パラメータと

組み合せて設定できます

塗りつぶしラインの傾斜角度
「回転角度」パラメータと

組み合せて設定できます

塗りつぶしラインの傾斜角度
「回転角度」パラメータと

組み合せて設定できます

回転角度

レーザービーム全体の形状の

回転角度

レーザービーム全体の形状の

回転角度

レーザービーム全体の形状の

回転角度

レーザービーム全体の

形状の回転角度

レーザービーム全体の

形状の回転角度

レーザービーム全体の

形状の回転角度

レーザービーム全体の

形状の回転角度

レーザービーム全体の

形状の回転角度

レーザービーム全体の

形状の回転角度

モーター方式の違いについて（シングルモーター、デュアルモーターの違い）

※オプションでリニア、スパイラル、円形、正方形スキャンの8種類のスイングタイプが選べます。

シングルモーターのレーザークリーナー

●シングルモーターのレーザークリーナーは、一つのモーターがシステム内の動作を担当します。

  ●このタイプのレーザークリーナーは、光学系やレーザーの制御を一つのモーターで行います。

  ●一般的にシンプルな構造であり、操作が簡単です。

デュアルモーターのレーザークリーナー

●デュアルモーターのレーザークリーナーでは、二つのモーターが動作を担当します。

  ●これらのモーターは通常、レーザー光のスキャンやレーザーヘッドの位置調整などの異なる機能を担当します。  

●デュアルモーターのレーザークリーナーは、より高度な制御や柔軟性を提供することができます。  

●例えば、複雑なサーフェスのクリーニングや効率的なエネルギー利用などが可能です。

どちらのタイプのレーザークリーナーを選択するかは、使用環境やクリーニングの要件によって異なります。  シンプルなアプリケーションやコストを重視する場合は、シングルモーターのレーザークリーナーが適しているかもしれません。一方、より高度な制御やパフォーマンスが求められる場合は、デュアルモーターのレーザークリーナーが選択されることが多いです。
